NCE-30高效率卧式砂磨机

1

设备研磨腔

设备型号：NCE-30

设备研磨腔容积：35L

内筒材质：高耐磨合金钢(整体锻造)9cr18mov

筒体外套：304不锈钢

研磨转子材质：高耐磨合金钢 9cr18mov

冷却形式：冷却水经研磨筒体、出料盖板螺旋水道散热

冷却水压力，流量：0.2Mpa，3.5-4.5m³/h

2

机械密封

公司自产整体集装式双端面机械密封

动静环材质：钨钢

机械密封整体支架材质：不锈钢（321）

机械密封冷却液输送：循环冷却水冷却

机械密封最大能承受的进料压力：≥4.5Kpas

3

研磨结构

研磨结构：研磨涡轮 +分离涡轮

分散最大线速度：≥11米/秒

4

物料输送

英格索兰气动隔膜泵（耐腐蚀聚四氟乙烯膜片）

5

分离方式

离心滤网式分离器(间隙：≈0.35-0.7mm)

分离器材质：高耐磨合金钢 9cr18mov

6

研磨介质

材料: 95%氧化锆珠

规格:∅1.4mm- ∅3.0mm

投入量为：75%~85%

     7

生产效率

60KG～1000kg/小时

     8

最终产品粒径

0.2um～10um（根据工艺要求）

（见附件）

9

主轴

材质：2CR13圆钢

淬火调质处理

制造精度：按GB6级标准执行

轴承：天水产设备专用轴承

11

进料管

配备耐腐蚀耐压进料不锈钢波纹软管一根DN25

12

压力

最大进料压力：≤2.5KG

13

 电器系统

主机功率：30kw 新大力防爆节能电机

主机电压：380V/50Hz，控制电压：DC24V

配备电接点进料数显压力表以及出料数显温度表

主机启动方式: 星三角降压启动方式

配操作面板及电器柜,布置合理、操作及维修十分方便

14

防护系统

1.配有桶体压力、桶体温度传感系统，机械密封温度过高及压力过高（过低）将自动停机，

2.冷却系统：采用双冷却系统

3.联动控制：进料泵启动，主机才能运行，否则设备不能运行。设备有任何异常，如压力、温度等，设备整机停止工作，包括进料泵

15

设备尺寸

1700(L)x1100(W)x1600(H)mm

16

设备重量

1100kg

17

质保期

整机质保一年 终身维修 免费技术支持

18

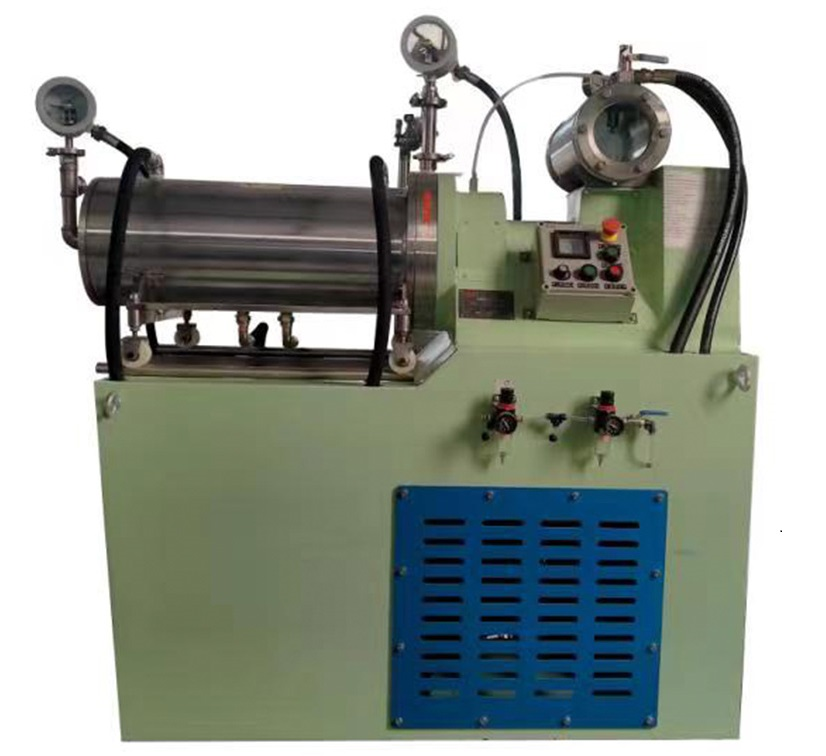

设备图片

设备外观实物图如下图所示
